Крепеж для системы навесного вентилируемого фасада

Вентилируемые фасады получили очень широкое распространение благодаря не только красивому декоративному виду, но и комфортному микроклимату, создаваемому внутри помещений.

Особенности конструкции

Технология использования навесных фасадов применяется с пятидесятых годов прошлого века. Но она до сих пор не потеряла своей актуальности и по-прежнему считается инновационной.

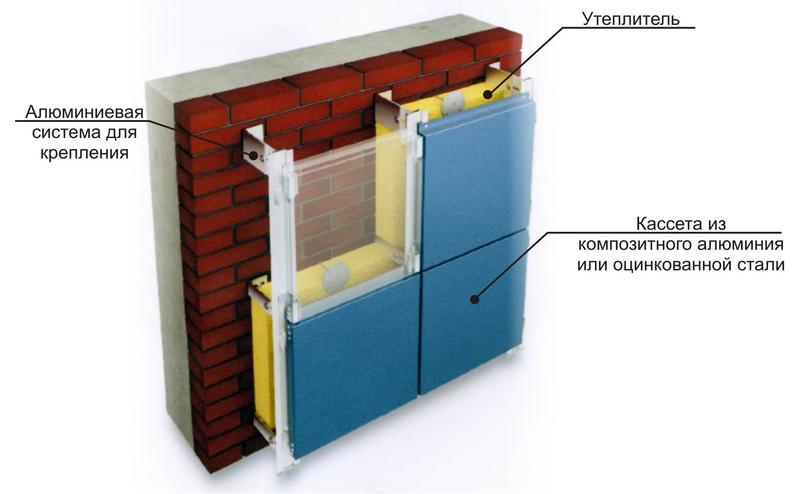

Навесной фасад представляет собой многослойную конструкцию. Она состоит из следующих элементов:

каркас – не него крепится навесной фасад;
термоизоляционный слой (утеплитель); в качестве утеплителя обычно используется минеральная вата; дополнительно для защиты от ветра вместе с термоизоляционным слоем используют ветрозащитную мембрану;
наружный облицовочный слой: натуральные или искусственные материалы (фиброцемент, алюминиевые листы, гранит и др.).

При монтаже между каркасом и изоляционным слоем создается воздушный зазор. Он служит для естественной вентиляции и удаления излишней влаги.

Компания «Завод Стройпром» удерживает лидирующие позиции в области выпуска навесных вентилируемых фасадов и крепежных элементов к ним вот уже более 10 лет.

Заказчиками продукции выступают как частные лица, так и крупные фирмы и учреждения. При выпуске продукции завод использует очень качественные материалы отечественного производства. Этим объясняется очень доступная цена фасадных систем.

Несколько слов о крепеже

Каркас с облицовочными плитами крепится на несущие стены здания и выдерживает очень большие нагрузки. Поэтому большое внимание в ходе выполнения монтажа навесных фасадов уделяется крепежным элементам.

От правильности их выбора в большей степени зависит надежность и долговечность всей конструкции. Среди метизов для НВФ наибольшее распространение получили:

заклепки из нержавеющих материалов;
саморезы для фасадов;
дюбели и анкеры для фиксации кронштейнов; они могут быть распорные или химические;
тарельчатые дюбели для удержания теплоизоляционного слоя;
болты для невидимого крепления.

Плюсы навесных вентфасадов

Большая популярность таких конструкций объясняется многими причинами:

необычайной простотой монтажа;
короткими сроками установки;
цветовым разнообразием и прекрасным внешним видом; это дает возможность оформить экстерьер объекта в широкой гамме архитектурных стилей и цветовых решений;
небольшим весом, который не оказывает слишком большой нагрузки на несущие стены;
возможностью возведения в любое время года без какого-либо дополнительного специального оборудования;
долговечностью и надежностью;
простотой ухода;
если монтаж фасада предусмотрен на стадии строительства объекта, то возможно значительное снижение затрат за счет уменьшения толщины внешних стен;
создание благоприятного микроклимата в помещениях, улучшение тепло- и шумоизоляционных характеристик;
снижение затрат на отопление и вентиляцию здания в процессе эксплуатации.

Делаем правильный выбор подсистемы

При монтаже конструкции вентилируемого фасада используется различные комплектующие. Они включают в себя следующий набор элементов:

направляющие профили, к которым крепятся отделочные плиты; они выпускаются длиной от 3 до 6 метров и могут быть в виде букв Т, П и Г; кронштейны служат для крепления профилей к несущим стенам; подразделяются на несущие и опорные; крепежные элементы: дюбели, анкеры, саморезы, заклепки, болты и др.

Комплектующие могут быть нескольких видов:

алюминиевые
оцинкованные
деревянные
нержавеющие.

Самое широкое применение получили оцинкованные элементы благодаря хорошим техническим характеристикам и доступной цене. Немного уступает конструкция из алюминия, а самой дешевой - деревянная. Нержавеющие комплектующие используются реже из-за дороговизны. Но в случае применения тяжелых по весу фасадных материалов нельзя экономить, лучше выбрать элементы и крепеж из нержавеющей стали.

Крепление направляющих и кронштейнов к основанию можно осуществить несколькими способами:

к самой стене;
в плиты перекрытий между этажами. Данный вариант выбирается в том случае, когда несущие стены не могут обеспечить надежность соединения.

Основные этапы работ при проведении монтажа навесных фасадов

При отделке зданий большой площади проведение работ по установке НВФ лучше доверить опытным специалистам компании «Завод Стройпром». Наши мастера выполнят быстрый и качественный монтаж в несколько этапов:

проведение разметки объекта согласно проектной схеме;
по вертикальным и горизонтальным линиям проставляются маяки, с их помощью можно скорректировать неровности на поверхности основания;
установка и крепление профилей;
сверление отверстий под крепление кронштейнов с последующей их установкой при помощи анкерных дюбелей с паронитовой прокладкой для создания надежного соединения;
укладка теплоизоляции. Если предусмотрены 2 типа материала, то первый слой с более рыхлой структурой и меньшей плотностью укладывается ближе к стене. Второй слой, поплотнее, устанавливается поверх первого.
На утеплитель укладывается пленочный материал, который служит его защитой от влаги и ветра;
укладка декоративной облицовки выбранным способом.

Типы крепления декоративных плит

Крепеж для вентилируемых фасадов может быть открытого и закрытого типа. Крепления открытого типа (заклепки и кляммеры) видны после установки облицовки. При закрытом типе крепеж не виден. Его использование наиболее трудоемкое и затратное, но внешний вид здания получается более аккуратным и эстетичным.

Необходимая документация для проведения монтажных работ

Для осуществления работ по установке фасадных систем здания специалистам должна быть предоставлена в полном объеме проектная документация. Она включает в себя:

пояснительную записку с приложениями:
- инженерные характеристики возводимого фасада;
- отчет в графическом и табличном виде о лабораторных испытаниях анкеров на сдвиг и вырыв;
- расчет на сопротивление нагрузкам каркаса;
- расчет теплотехнических показателей выбранного утеплителя, гидроизоляции и отделочных панелей.
Схему раскладки декоративных панелей на всех участках фасада. Для сложных участков изготавливаются отдельные чертежи.
Схему расположения всех крепежных элементов конструкции – болтов, заклепок, анкеров и кронштейнов.
Чертежи всех типовых узлов проекта – соединение облицовки с оконными и дверными проемами, цоколем и парапетом, наглядная развертка наружных и внутренних углов.
При нестандартных инженерных и архитектурных решениях обязательны чертежи не типовых узлов.
Типы и количество используемых крепежных элементов.

Компания «Завод Стро`йпром» – всегда отличное качество, надежность и долговечность!

Заказать индивидуальный проект фасада можно у наших дипломированных специалистов. Они выполнят все необходимые подготовительные работы, начиная с инженерных изысканий до проведения лабораторных испытаний. Заказчик всегда останется доволен результатом, так как мы тщательно разрабатываем проекты любой сложности с учетом всех специфик объекта.

Закажите проект навесного вентилируемого фасада в нашей компании и оградите себя от лишней суеты и проблем!

Наше предприятие предлагает широчайший ассортимент продукции для монтажа вентфасадов. Собственные мощности предприятия позволяют постоянно расширять каталог предлагаемых товаров и применять новейшую систему контроля ее качества.
